Om prosjektet
Plasstøpte flatdekker med utkragede balkonger er en vanlig løsning i boligbygg. Når balkongen støpes som en forlengelse av dekket, dannes det en kuldebro i overgangen ved klimaveggen. For å redusere varmetap brukes kuldebrobrytere, som samtidig må overføre krefter mellom balkong og dekke.
Det finnes flere standardiserte produkter på markedet, men det er få tydelige retningslinjer for hvordan disse bør plasseres. Produsentene forutsetter ofte at dekkekanten er stiv, noe som ikke alltid er tilfelle i praksis. Når dekkekanten har begrenset stivhet, vil både kraftfordeling og deformasjoner endres. Dette gjør det mer utfordrende å vurdere hvordan kuldebrobryterne fordeler krefter, og hvordan de bør plasseres for å oppnå en god løsning.
I tidligfase prosjektering tas de viktigste valgene for bæresystem og dekker. Det er derfor behov for enkle og praktiske retningslinjer. Samtidig er konstruksjonene ofte statisk ubestemte, og stivheten i de ulike delene har stor betydning for hvordan lastene fordeles. Dette gjør at plasseringen av kuldebrobrytere kan ha stor innvirkning på både krefter og deformasjoner i konstruksjonen.
Denne bacheloroppgaven undersøker hvordan antall og plassering av kuldebrobrytere påvirker bæreevne og deformasjoner i utkragede balkonger. Arbeidet er utført i samarbeid med Sweco, avd. Fredrikstad. Det er laget FEM-modeller av fire balkongtyper, hvor geometri, understøttelse og bryternes plassering er variert og sammenlignet.
Målet er å utvikle anbefalinger som kan brukes i tidligfase prosjektering. Resultatene skal gi et bedre beslutningsgrunnlag for valg av løsning, særlig i tilfeller hvor dekkekanten ikke kan forutsettes å være stiv.
Bilder:

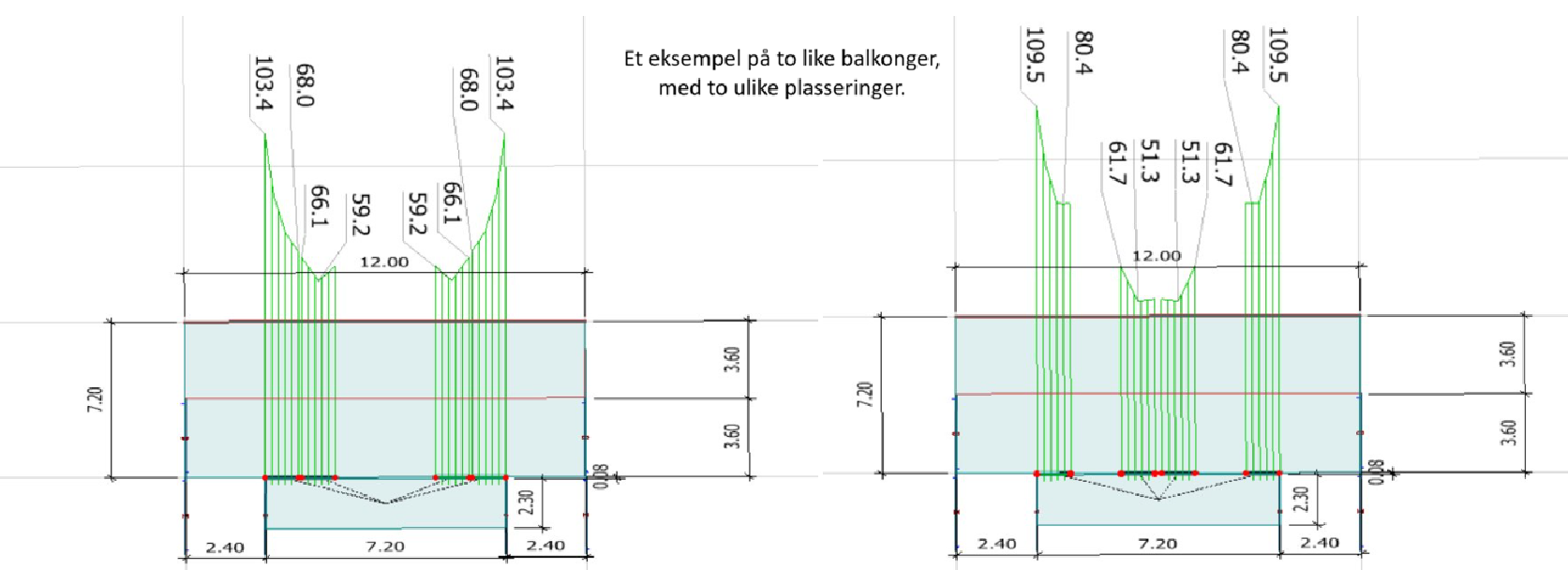

Figuren viser hvordan kraftfordelingen varierer som følge av ulik plassering av kuldebrobrytere. De grønne linjene representerer momentfordelingen (Mx) i kuldebrobryterne. Det fremkommer tydelige forskjeller i momentnivå og fordeling allerede ved små endringer i plasseringen av disse.
Figur: Egenprodusert FEM-modell

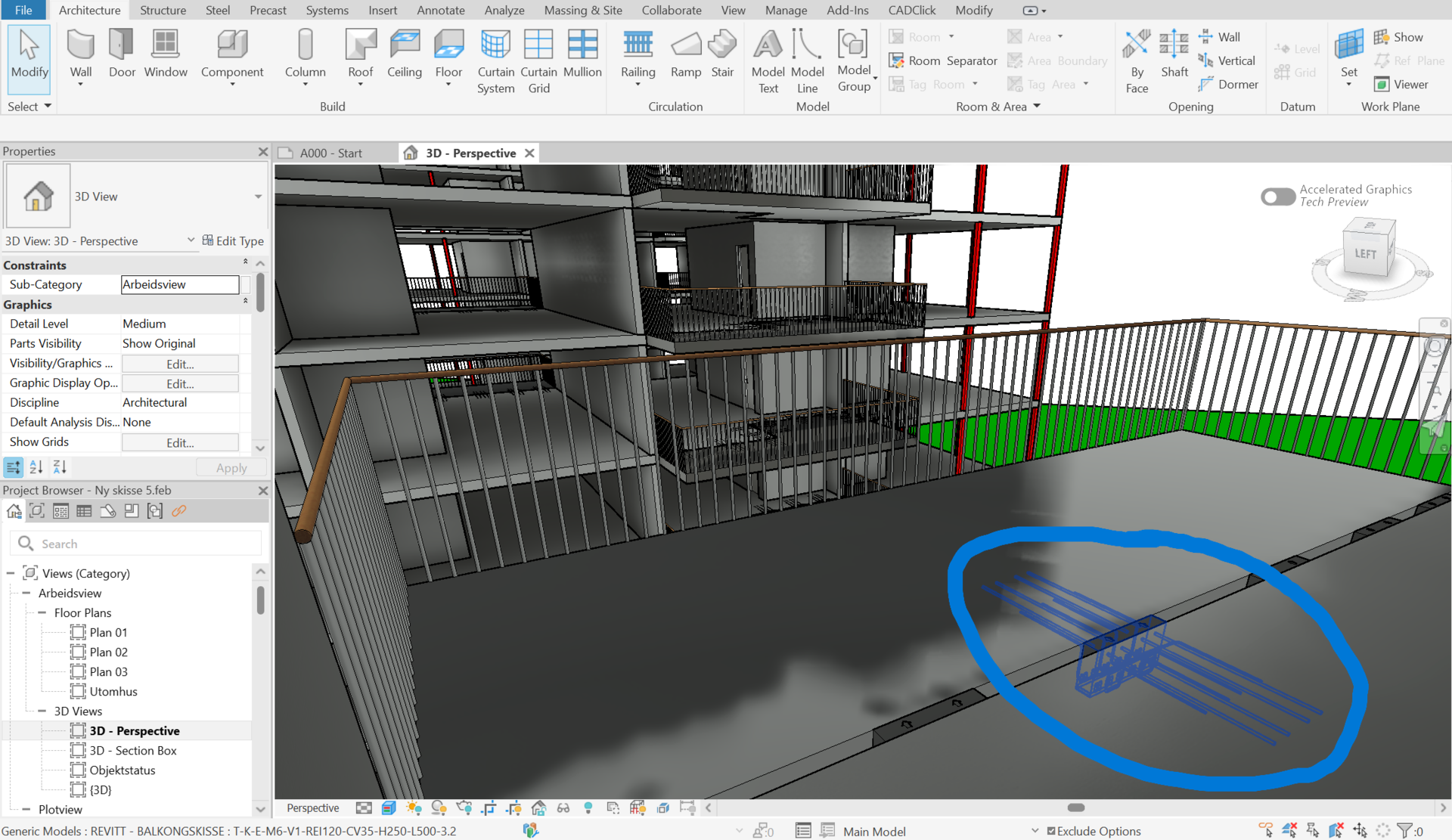

2. Figuren viser kuldebrobryterne modellert i programvaren Revit. Det er utarbeidet en modell av boligblokker hvor balkongene som analyseres i oppgaven er representert. Brukes til visualisering og bidrar til praktisk forståelse.
Figur: Egenprodusert Revit-modell
Prosjektdeltakere
Bilall Berisha, Ajdin Fejzic, Alaa Alnaeb, Aland Bazaz
Om oppdragsgiveren
Sweco AS er en av Europas største arkitekt- og ingeniørvirksomheter med over 23 000 ansatte. Selskapet utvikler bærekraftige byer og samfunn, og tilbyr tjenester innen blant annet bygg, energi, miljø og infrastruktur. Sweco har høy kompetanse innen rådgivning, prosjektering og tverrfaglig samarbeid, og jobber aktivt med løsninger knyttet til urbanisering, digitalisering og bærekraft. I Norge har de som mål å redusere klimagassutslipp med minst 55 % innen 2030, og være klimanøytrale innen 2040.
Veileder
Henrik Røer, Høgskolen i Østfold
Edin Weel Mahmutcehajic, Sweco
