Om prosjektet
Industribygg stiller høye krav til driftssikkerhet, personsikkerhet og energieffektivitet. Moderne industribygg har ofte flere strømkilder og avanserte styringssystemer, noe som stiller store krav til korrekt prosjektering, dokumentasjon og systemforståelse. Denne bacheloroppgaven gjennomføres i samarbeid med Structor Teknisk Rådgivning AS og tar utgangspunkt i et realistisk industribyggprosjekt. Prosjektet som bacheloroppgaven tar utgangspunkt i, er nye Fredrikstad Avløpsrenseanlegg.
Målet med oppgaven er å prosjektere et komplett elektroteknisk anlegg avgrenset til deler av bygningen. Samt analysere tekniske utfordringer knyttet til systemjording og ubrutt nøytralleder ved tilknytning av flere strømkilder. Arbeidet dokumenteres ved hjelp av Autodesk Revit, Febdok og standardisert merking i henhold til TFM. Prosjektering omfatter blant annet lys, lysberegning, brannalarmanlegg, nødbelysning, UPS, nødstrømsaggregat, systemer for adgangskontroll, beregning av hendelsesenergi og uttak for strøm.
Autodesk Revit brukes for å lage en digital modell av det elektriske anlegget som deretter benyttes til å hente ut opplysninger som kan benyttes til beregninger i Febdok. Videre brukes modellen til å lage arbeidstegninger som en elektriker kunne benyttet til fysisk montasje i et virkelig prosjekt. I tillegg gjøres TFM merking inne i Autodesk Revit. TFM er et standardisert merkesystem utarbeidet av Statsbygg. TFM gjør slik at alle komponenter i anlegget får unike navn, på denne måten blir vedlikehold enklere.
Febdok brukes som et hjelpemiddel til å gjøre beregninger som er nødvendig for å dokumentere at det elektriske anlegget oppfyller krav gitt i forskrifter og standarder, for eksempel Forskrift om elektriske lavspenningsanlegg og NEK400.
Prosjektet har gitt oss forståelse for hvordan prosjektering av elektriske anlegg kan gjennomføres, videre har vi fått muligheten til å foreta mange tekniske vurderinger. Og vi har fått god kjennskap til forskrifter og standarder som er relevante for lavspenningsanlegg. Oppgaven er svært relevant for arbeid som rådgivende ingeniør innen elektro
Bilder:

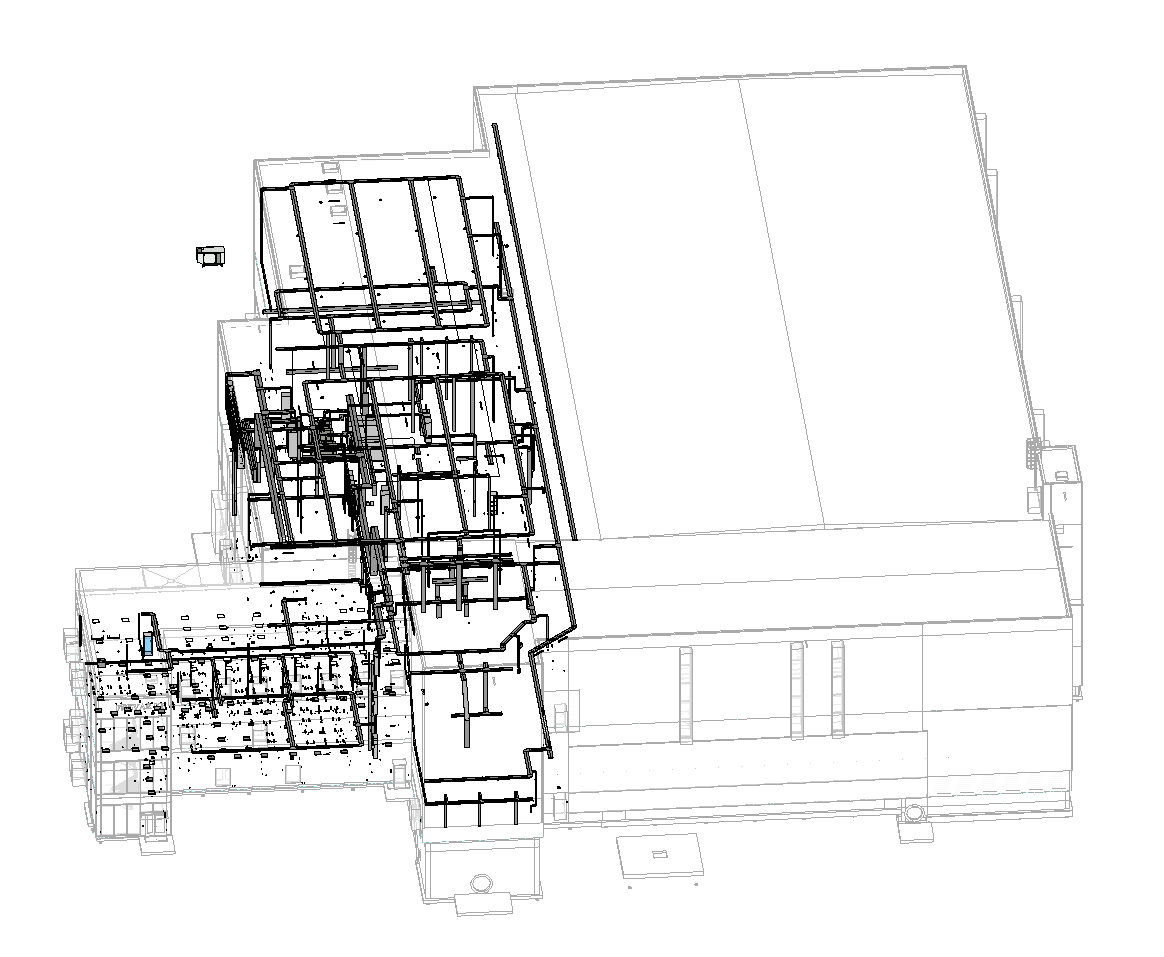

- Skjermbilde fra Revit med 3D-modell av det elektriske anlegget vi har prosjektert.

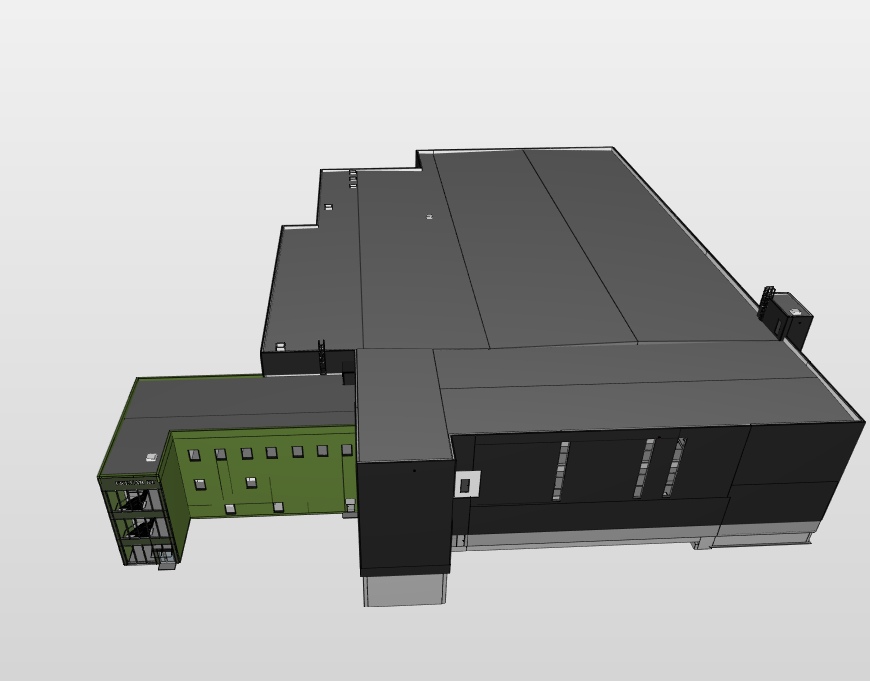

- Skjermbilde fra Solibri med 3D-modell av Fredrikstad Avrøpsrenseanlegg sett utenfra.
Prosjektdeltakere
Hawal Nori Jamil, René Haugen, Mats Vestby Eliassen, Esben Ringbu Jensen
Om oppdragsgiveren
Structor Teknisk Rådgivning AS er et konsulentfirma i Fredrikstad som arbeider med planlegging, prosjektering og gjennomføring av investeringer innen bygg, anlegg, industri og infrastruktur. Selskapet har 20 medarbeidere.
Hovedfagområdene omfatter VVS, energi og miljø, elektroteknikk, IKT og sikkerhet, samt teknisk prosjekt- og byggeledelse. De største kundene er kommuner, entreprenører, arkitekter og private utbyggere.
Structor tilbyr tjenester innen alle faser av et prosjekt, fra tidligfase utredninger og detaljprosjektering til oppfølging i anleggsfasen og ferdigstillelse. Selskapet har også betydelig erfaring med rehabilitering og optimalisering av tekniske systemer i driftsfasen. Tjenestene inkluderer blant annet design og planlegging av komplette installasjoner, kraftfordeling, lysdesign, IKT-infrastruktur, automasjon samt ulike sikkerhets- og alarmsystemer.
Typiske prosjekter omfatter miljø- og energivennlige bygg, kontor- og næringsbygg, skoler, helse- og omsorgsbygg, boliger, lager- og logistikkbygg, samt teknisk prosjekt- og byggeledelse.
Veileder
Terje Østerud, Høgskolen i Østfold
Gaute Garmo, Structor Teknisk Rådgivning AS
